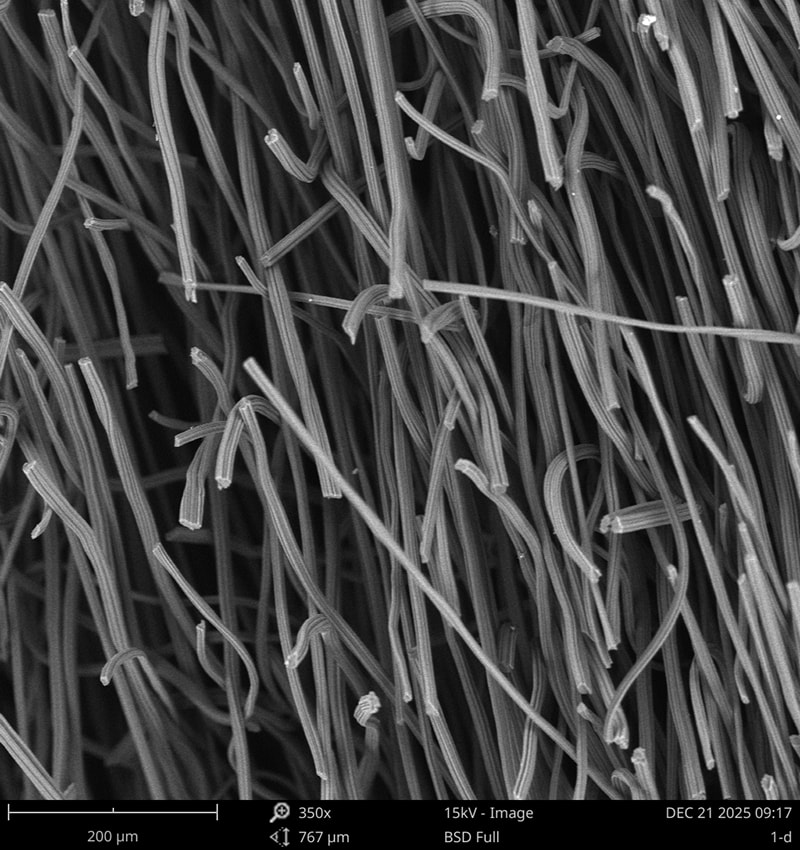

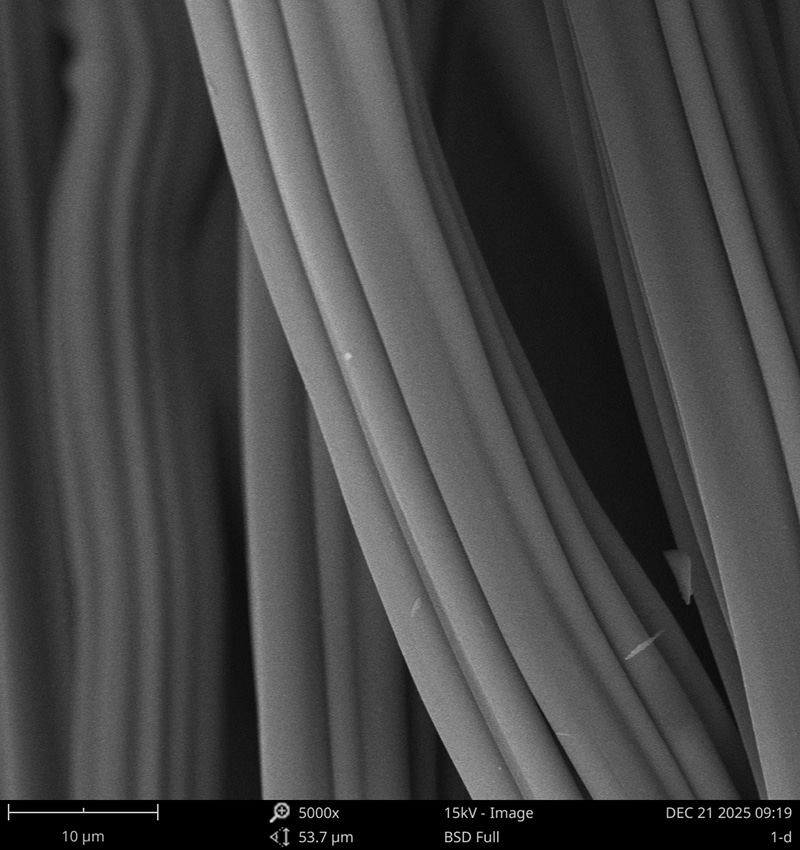

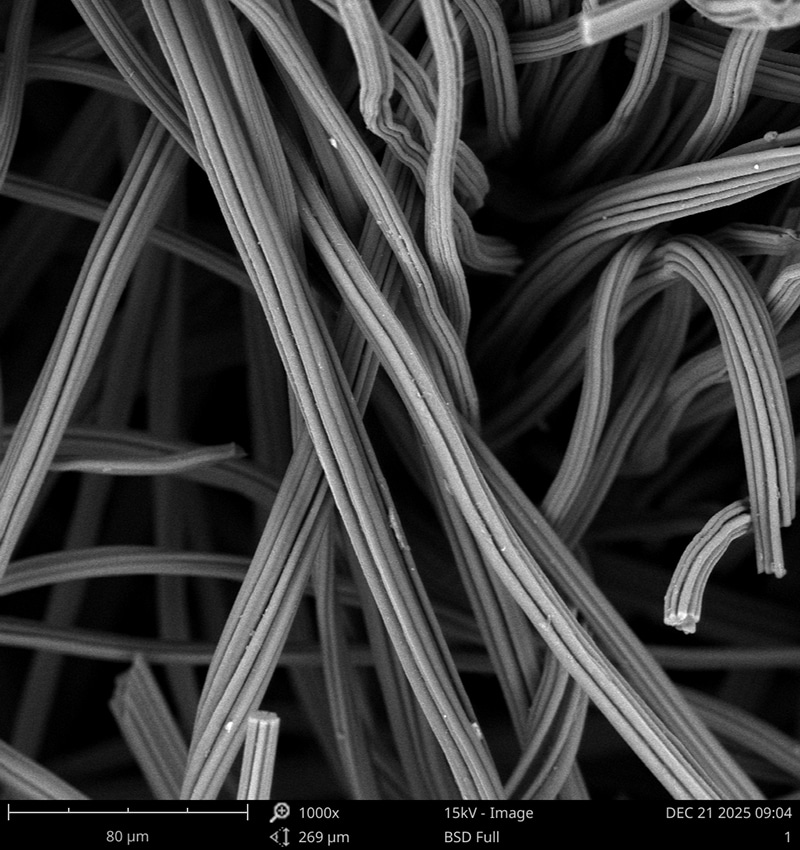

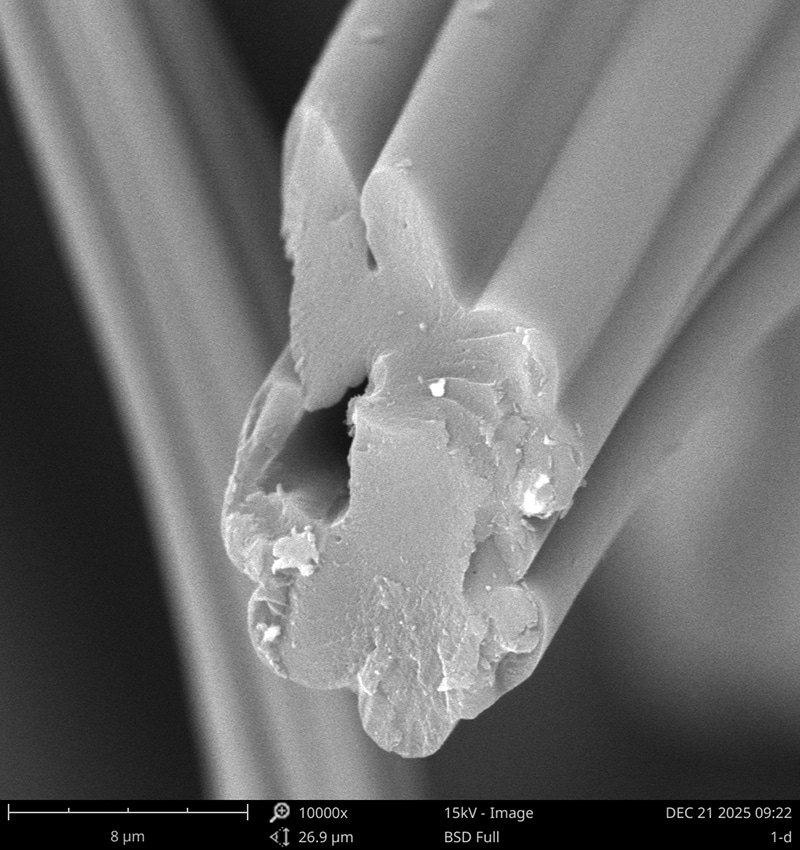

Tepelné pole pece na ťahanie polovodičových kryštálov je jedným z dôležitých faktorov ovplyvňujúcich kvalitu ťahania kryštálov. Our company starts from the fiber structure, prepares carbon fibers with a hollow structure, and selects carbon fibers of specific diameters based on repeated data tests. Zároveň nakladáme aj grafitizačné katalytické materiály. Pri grafitizácii rovnakej teploty je stupeň grafitizácie vyšší. Okrem toho volíme rovnomernejší proces vpichovania naplocho a rovnomernosť a konzistencia hustoty a hrúbky plsti je vyššia. Therefore, the graphite felt made by this technical process has excellent heat insulation and heat preservation performance, as well as excellent oxidation resistance. Konzistencia dávky je vysoká. Podľa porovnania údajov súčasná tepelná izolácia dosiahla medzinárodnú vedúcu úroveň.
| Meno | Jednotka | Grafitová mäkká plsť | Poznámky | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Hrúbka | mm | 5/10 | 5/10 | Iné špecifikácie | |
| Hustota | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| šírka | m | 1,3-1,6 | 1,3-1,6 | ||
| Prelomová sila | Mpa | ≥0,3 | ≥0,2 | ||
| Obsah uhlíka | % | ≥99,80 | ≥99,80 | ||

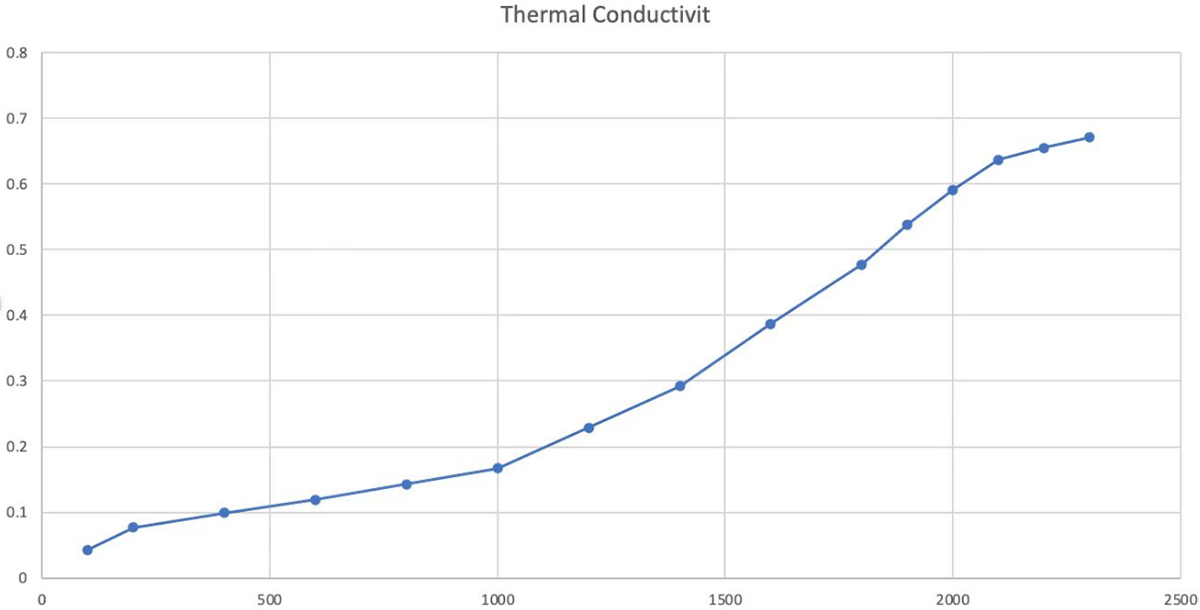

| Tepelná vodivosť | W/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Teplota tepelného spracovania | ℃ | ≥1800 | ≥1800 | ||
| Rýchlosť vypadávania vlákien | % | ≤0,3 | ≤0,3 | ||
| Špecifické | m²/g | 3-7 | 3-7 | ||
| Obsah popola | ppm | ≤ 300 | ≤ 300 | ||
| Produkt | Tepelná vodivosť （1000℃） (W/m·k) | Hustota (g/cm³) | Air Ablativity （600℃，1h） (%) |
| Naco VLG-10 mäkká plsť | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 mäkká plsť | 0.23 | 0.08 | 9.95 |
| Nemecká SGL mäkká plsť | 0.25 | 0.1 | 10.12 |
| francúzska melson mäkká plsť | 0.25 | 0.08 | 6.32 |
| Americká Morgan mäkká plsť | 0.23 | 0.1 | 10.22 |
Skutočné údaje namerané klientskou stranou
 |  |
 |  |
