Porovnanie materiálov prietokových doštičiek pre prietokové batérie a výhody stability pevných grafitových prietokových dosiek

V súčasnosti prietokové kanálové dosky používané v prietokových batériách zahŕňajú najmä flexibilné grafitové dosky, impregnované flexibilné grafitové dosky a flexibilné grafitové dosky vylepšené fluórovou živicou. Medzi nimi môžu flexibilné grafitové bipolárne dosky počas používania napučiavať a bublať v dôsledku vývoja kyslíka a vodíka na kladných a záporných elektródach, čo vedie k zvýšeniu celkového vnútorného odporu, zmenám v kompresnom pomere plsteného telesa a zvýšenému odporu prúdenia. Ešte horšie je, že v dôsledku rôznych veľkostí a umiestnení bublín je obtiažne kontrolovať stláčanie, čo vedie k zlej konzistencii naprieč zásobníkom palivových článkov. Impregnované flexibilné grafitové dosky, zvyčajne potiahnuté akrylovou živicou, nie sú odolné voči dlhodobému vystaveniu elektrolytu a elektrochemickej korózii. Once the resin on the plate surface is corroded, hydrogen and oxygen will still cause bubbles on the plate surface. For fluorine resin-enhanced flexible graphite plates, PVDF is usually added. Proces zahŕňa miešanie materiálov cez cyklónový separátor, ich valcovanie na papier a následné lisovanie za horúca na zosieťovanie PVDF. This process is consistent with that of conventional flexible graphite bipolar plates. Preto v porovnaní s doskami s prietokovým kanálom, ktoré často dosahujú hrúbku 1,6 mm, 1,8 mm alebo dokonca 2 mm, je pre distribútora ťažké dosiahnuť rovnomernú distribúciu a lisovanie za tepla zvyšuje náklady, takže dosky s prietokovým kanálom vyrábané týmto procesom sú príliš drahé na hromadné použitie. Tvrdé grafitové dosky s prietokovým kanálom našej spoločnosti sa vyrábajú zmiešaním asfaltového koksu a práškového ropného koksu so živicou lisovaním, po ktorom nasleduje impregnácia v kvapalnej fáze a grafitizácia, aby sa vyrobili umelé grafitové dosky s prietokovým kanálom. These plates are molded in one step, with no other materials added except for carbon, and without interlayer graphite structure. Preto tieto platne nenapučiavajú a neprebublávajú v dôsledku vývoja kyslíka a vodíka na kladných a záporných elektródach, čo ponúka vysokú stabilitu a relatívne nízke náklady. Tieto platne boli overené vo vysoko korozívnych systémoch s vysokým vývojom vodíka, ako sú zinkovo-brómové prietokové batérie a železo-chrómové prietokové batérie, pričom preukázali vynikajúcu stabilitu. They are currently the most stable flow channel plates for flow batteries.

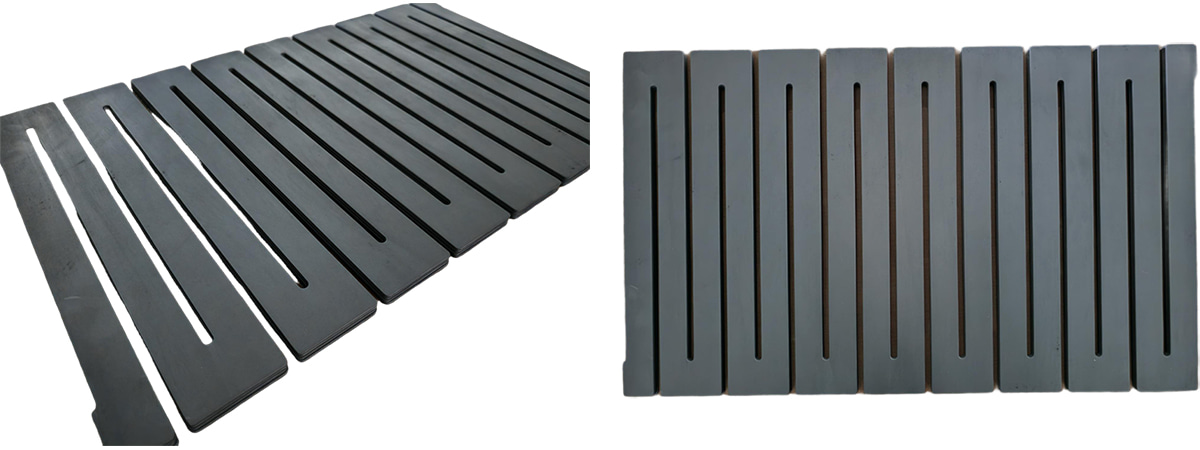

Pevná bežecká doska

Špeciálna poznámka: Táto doska s prietokovým kanálom úplne rieši problém bublania bublín a môže sa stabilne používať v systémoch železa a chrómu, ktoré sú náchylné na vývoj vodíka a v systémoch zinku a brómu so silnou korozívnosťou.
